Kurzwelle
Auf dieser Seite findest du
-
Mein Tranceiver FT-991a noch Baustelle ;)
-
Beschreibung Software WSJT FT8
-
Beschreibung Software MMSSTV in Arbeit
1) Yaesu Tranceiver FT7B, 50W, traditionell gefertigt, keine Rechnertechnik, mehrere Boards gesteckt.
2) Kenwood Mobil Tranceiver TS50, 100 W, sehr klein und transportabel
3) Yaesu Tranceiver FT-991a, 50/100 Watt, auch 6m, 2m, 70cm, besonders FT8-Mode
4) Hinweis zu QSL Karten für DJ7RI und SP/DJ7RI: Bitte nur über DARC an DJ7RI
QSL to dj7ri and sp/dj7ri via dj7ri Bureau DARC please

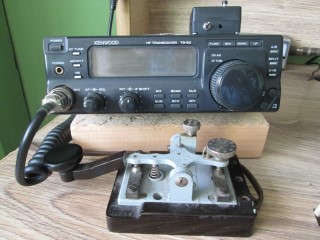

Bild unten der Kenwood TS50 Tranceiver

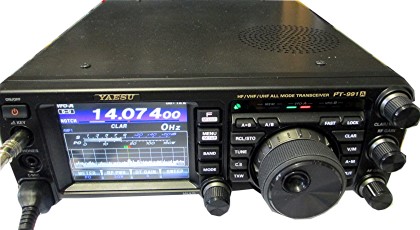

Bild unten Der Tranceiver FT-991A

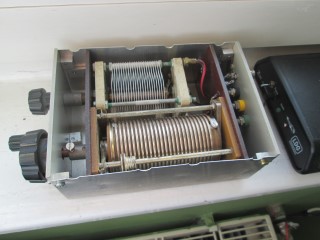

Links der Eigenbau Tumer Rollspule und Drekondensator. Daneben der Autotuner
- Kurzwelle zu Hause: 3el 20/15/10 m
- Durch einen Neubau musste ich meine Langdrahtantenne leider abbauen.
- Portabel in sp: 10m Langdraht mit wahlweiser selbstgebauten Matchbox oder Autom. Tuner s. Bild oben
-
In Polen jetzt versuchsweise mit einem 8m Vertikal-Stab, einem Auto-Tuner und 6 Radials in unterschiedlicher Länge von 4-7m auf einem ALU Fahnenmast von 6m.
-
Antennen Match-Box, Autotuner, SWR-Meter und Eigenbautuner
Zu meinen Tunern und Antennen habe ich Videoberichte bei you tube auf meinem Kanal dj7ri eingestellt. Ergänzend zu diesen Berichten nachfolgend Ergänzungen und Informationen
- Der LDG Electronics Autotuner Z-100 hatte nach ein paar Jahren einen Defekt. Er verlor nach dem Tune-Vorgang nach kurzer Zeit seine Abstimmung. Hilfe oder Reparatur von Seiten LDG gab es nicht. Per Zufall stellte ich fest, dass die Abstimmung erhalten blieb wenn ich nach dem Tune-Vorgang die Betriebsspannung für den Autotuner unterbrach. Für die Fernbedienung des Tuners hatte ich ein Kabel gefertigt, das den Tune-Vorgang auslöste und anzeigte. Die Schaltung wurde mit einem Ausschalter für die Stromversorgung nachgerüstet. Mit 12 V betrieben wurde der Autotuner am Ts-50. LINK zum VIDEO Video Problem LDG Antennentuner

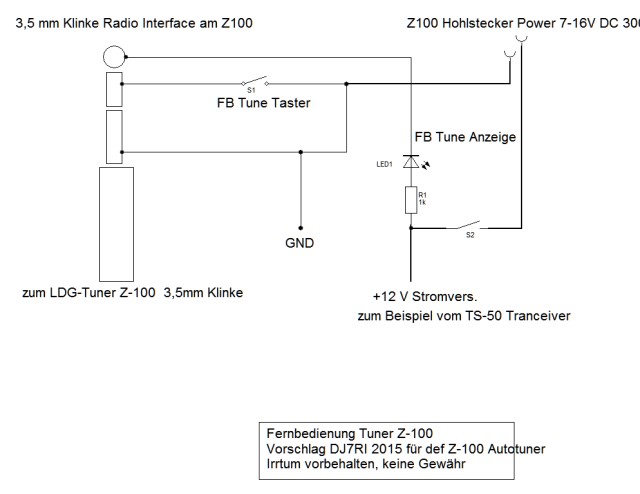

Schaltung für die Fernbedienung (auch des defekten) Z-100 Autozuner.

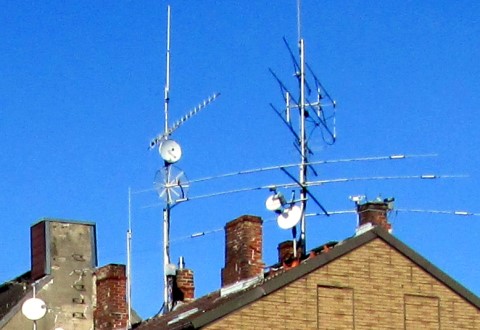

Meine Antennen
Überwiegend bin ich auf Kurzwelle (auch 6m und 2m) in CW und seit 2019 in FT8 aktiv. Mit relativ kleiner Leistung (50-100 Watt) und kleinen Drahtantennen erscheint mir diese Betriebsarten effektiver als Telefonie (SSB) Meine 3 el. 3-Band Yagi Antenne zu Hause verwende ich gern, wenn es keine Einstrahlungen in Audio oder Telefon-Anlage gibt ;) Die weitgehend schlechten Ausbreitungsbedingungen hielten mich oft vom Kurzwellenbetrieb ab.
Einige Jahre hat mich SSTV, also die Übertragung von Bildern, besonders interessiert. Eigene Entwicklungen für die digitale Verarbeitung von SSTV Signalen sowie die Digitalisierung eines Standard Videosignals mit eigener Hardware haben mich lange beschäftigt. Mit der Weiterentwicklung von leistungsfähigen Computern hat dann die Kombination PC und Software für div. digitale Übertragungen der Hardware den Rang abgelaufen.
FT-991A Tranceiver und WSJT-X
-
Die "Eierlegendewollmilchsau" FT-991a im Test und seine USB-Verbindung zu wjst-x und SSTV
-
Die Anleitung in deutscher Sprache ist vorzüglich. Das Inhaltsverzeichnis, Stichwortsuche und Beschreibung der 154 Menü-Mode helfen bei den ersten "Gehversuchen". Das Touch-Screen Display verschafft einen schnellen Überblick zu relevanten Einstellungen und zur Kontrolle.
-
Mein besonderes Interesse gilt den digitalen Betriebsarten wie wsjt-x, FT8 und SSTV.
Hier geht es zur neuen Seite für Sonder-Betriebsarten wie FT8
FT-991A MINI DIN Steckverbindung Für die Verbindung zwischen Tranceiver und Antennentuner bzw. Linearendstufe soll ein 8-Ader Kabel mit Mini DIN Steckern benutzt werden. Zur PA würden die mitgelieferten Kabel ausreichen. Zum Antennentuner sind es aber mehr als 5m. Ich habe 25 Jahre SMD Bauteile 0402 gelötet, zugegeben mit einem Stereo-Mikroskop und im Alter von 50 Jahren. Die Lötung von 8 Litzen-Adern eines Rundkabels an die Stifte des Mini-DIN hat mir heute die Zornesröte ins Gesicht getrieben. Mein Weller-Lötkolben und 3 Ersatz-"Hände" haben es nicht geschafft. Nachdem ich vier der extrem eng aneinander liegenden PINs miteinander verlötet habe mußte ich aufgeben. Möglich das der Überzug eines dünnen Silikon-Schlauch, geschoben über die Anschluß-Pins, geholfen hätte. Natürlich kann man das mitgelieferte Kabel auch zerschneiden und verlängern. Das fehlt mir dann für den mobilen und portablen Einsatz.

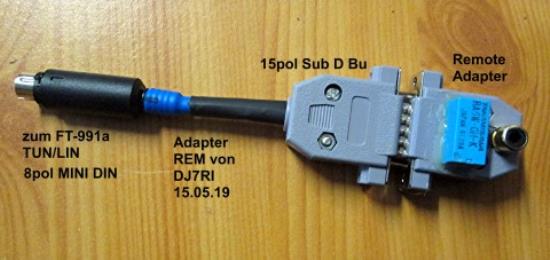

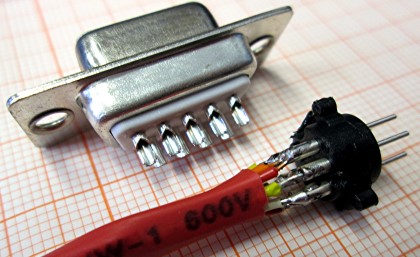

Mein Plan B ist ein Adapter von 8-pol. MINI-DIN auf 9-pol. SUB-D. siehe Foto
Acht einzelne dünne Voll-Drähte verwenden und keine Litze. Mein Tipp: Für ein Kabel zwei Stecker mehr als Ersatz kaufen, und reichlich Papier zum Zerknüllen und Abreagieren bereit legen.
FT-991A USB Kabel
Ich bestellte mir im Inet ein besonders gutes USB2.0-Kabel A/B, doppelt geschirmt und vergoldete Steckverbinder. Leider gab es nur die 3m Variante. Obwohl Kabel und Stecker einwandfrei sind hat das Kabel in der Verbindung zwischen FT-991A und Laptop nicht funktioniert. Beim Kauf daher auf ein Rückgaberecht achten.
Einstrahlung auf das Maus-Kabel stoppt die Funktion. Abhilfen: Kabel kurz oder aufgewickelt, geschirmt oder BT (Blauzahn), drahtlos.
FT-991A Schnittstellenbeschreibung

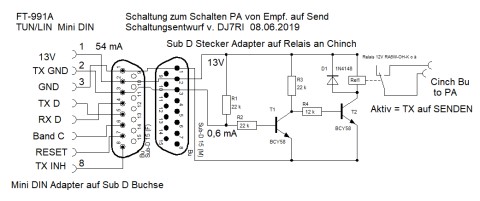

Du willst eine externe PA, z.B. UKW-Endstufe von Empfang auf Senden steuern (Remote) dann wirst du dir einen Adapter bauen müssen. Ich empfehle auch zuerst einen Adapter von MINI DIN auf SUB D zu bauen. Meine Schaltung Bild darunter
Ich habe die Remote Schaltung an meiner VHF PA 2G51 getestet und vom Yaesu Service ein GO bekommen. Trotzdem kannst du meinen Bauvorschlag nur auf eigenes Risiko nutzen. An den Adapter MINI DIN auf 15pol SUB D Buchse kommt mein 15pol Stecker Sub D mit integrierter Schaltung. Aus Platzgründen habe ich das Relais außen auf das Sub D Steckergehäuse geklebt. Die Anschlüsse liegen innen und sind dort mit der Transistorschaltung frei verdrahtet. Unklar bleibt mir warum man aus dem Anschluß ein Geheimnis macht. Bei einem der von Yaesu genannten offiziellen Service-Händlern bekam ich eine höfliche Absage zur Schnittstellenbeschreibung. Man bediene nur eigene Kunden.

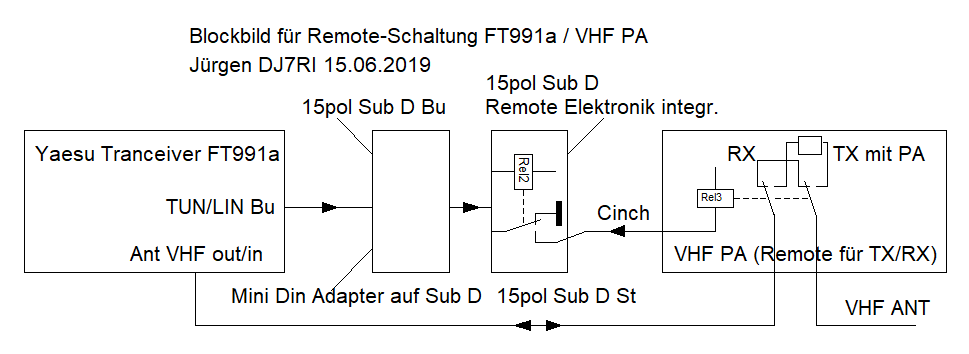

In das Blockbild hat sich ein Fehler eingeschlichen: Das Relais 2 schaltet beim Senden das Relais 3 in der PA gegen Gnd.
Link zum eham.net Forum zum Thema FT-991a an PA
Erste Schritte mit dem Tranceiver FT-991A - CW -
CW einstellen: Morsetaste mit Stereo 3,5mm Klinke einstecken, Belegung s. Anleitung + Frequenz- bzw. Bandwahl z.B. für direkte Frequenzeingabe mit ENTER beginnen, dann weiter mit Tastatur-Eingabe....und mit ENTER bestätigen.
-
Mode-Taste CW-USB, wird im Display oben links mit C-U angezeigt,
-
F-Taste NAR/WIDE = 500
-
BK-IN auf ON
-
Mithörton mit F-Taste MONI Lautstärke einstellen.
-
Schwache Signale ( 50 Mhz ) evt. mit IPO Verstärker Amp zuschalten
-
Störsignale mit NOTCH ON ausblenden
-
Die F-Taste Menü ermöglicht weitere Einstellungen zur CW Betriebsart, die du aber selbst ausprobieren solltest: WIDTH bis 50 Hz, AGC und Auswirkung, PITCH für deine angenehme Tonhöhe und die Benutzung des Keyer

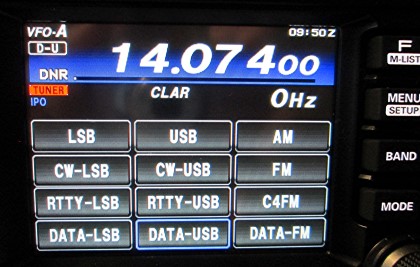

Bild Du siehst hier das Touch-Screen Display des FT-991A mit den Einstellungen für die Betriebsarten (MODE). Im Bild gewählt der Mode DATA-USB und den dazu ausgewählten Frequenzbereich für FT8-Mode
Bevor ich mit meiner Beschreibung des FT-991A fortfahre bitte ich dich das Handbuch/Manual in die Hand zu nehmen und zu lesen, habe ich doch selbst Fragen gestellt, die gleich auf Seite 1 beantwortet werden. Natürlich will ich das Manual hier nicht "kopieren" sondern werde weitgehend nur das beschreiben was mir Schwierigkeiten bereitet hat.
Stand 15.05.2020
Text zum You Tube Video FT-991A CW Mode und Speicher (MEM) vom 15.05.2020 Link zum Video
Ergänzend zur ausführlichen Anleitung des Yaesu FT-991a All-Mode Tranceivers habe ich geglaubt mit einem Video über den Tranceiver leichtes Spiel zu haben. Doch allein zur Betriebsart CW gibt viele Optionen. Wer nicht gern in Anleitungen liest der wird hier fündig.
Für erste Gehversuche wäre ein 50 Ohm Abschluß das Beste, es tut auch eine freie Frequenz und geringe Sendeleistung. Wähle eine Frequenz mit Band und dann den Mode CW. Je nach Band und Wunsch z.B. CW-USB. Immer solltest du auch die kleinen Angaben auf dem Display im Blick haben. Dies sind jetzt VFO-A und C-U Richte dir nun weitere Basiseinstellungen mit der Taste F-MLIST ein:
Du wirst feststellen, dass mit der F M-LIST Taste zu der unteren Menüauswahl mit 4 Plätzen weitere 2 Zeilen a 4 Plätze hinzukommen. Mit BACK und FWD navigierst du in diesem Menü. Die unterste Zeile bleibt dabei ohne Änderung. Schau dir zunächst alle Menüpunkte an und versuche ihre Funktion zu verstehen. Graue Menüpunkte kannst du nicht anwählen. Taste dich bis zu dem Menüpunkt RF PWR und stelle dort kleine Leistung ein. Den Menüpunkt drücken bis der Bestätigungs-Ton zu hören ist und dann mit dem MULTI Rad 5 Watt einstellen. Nun gehst du mit BACK zurück bis du BK-IN siehst. Steht der Punkt auf OFF kannst du nicht senden. Einmal drücken für ON.
Mit FWD gehe im Menü bis SQL und stelle dort ggf den SQUELCH ein. Du wirst SQL auf KW meist auf 0 stellen damit du kein leises Signal überhörst. Achte auf deine Anzeigen im Display der zuletzt gewählte Menüpunkt wird dir angezeigt. Mit SQL bekommst du zusätzlich rechts davon** eine weiße Linie**, deren Länge vom eingestellten Wert abhängig ist. Das trifft auch auf andere Einstellungen zu
Wenn du eine Morsetaste angeschlossen hast, hörst du den Mithörton und du bekommst eine Anzeige zur Leistung auf dem METER PO. Gehe im F M-LIST Menü nun bis zum Punkt NAR/WIDE. Einmal drücken für 500 Hz. Den Punkt AGC setze auf ähnliche Weise zunächst auf AUTO. Mit IPO kannst du die HF Vorverstärkung des Empfängers je nach verwendeter Antenne und Signalstärken ändern. Bei großen Antennen, hoher Bandaktivität und großen Signalstärken wähle keinen Vorverstärker. Für den Mobilbetrieb kannst du gern einen oder 2 Amp aktivieren.
Gehe im Menü weiter und stelle dir deine gewünschte Lautstärke für den Mithörton mit MONI ein. Einmal drücken, Bestätigungston abwarten und dann mit dem MULTI Rad laut und leise drehen.
Du möchtest die Bandbreite des Empfängers weiter verringern dann tippe dich zum Menüpunkt WIDTH weiter. Drücken, Bestätigungston abwarten und mit dem MULTI-RAD einstellen. In diesem 8er Block findest du auch spezielle Maßnahmen zur Beseitigung von Störungen: NOTCH, SHIFT usw.
Du bevorzugst eine bestimmte Tonlage des empfangenen CW Signals weil dein Ohr andere Tonlagen schlecht wahrnimmt? Kein Problem. Wähle im F M-LIST Menü den Punkt PITCH. Antippen, Bestätigungston abwarten und mit dem MULTI Rad die Tonhöhe hören und bestimmen. Ich mag so etwa 700 Hz. Später beim Empfang eines Telegrafie-Signals hörst du die Station genau mit diesem Ton am lautesten, unabhängig von der gewählten Bandbreite.
Der FT-991a merkt sich pro Band und Mode deine Einstellungen. Du möchtest für immer wiederkehrende Einstellungen nicht immer ins Menü mit F M-LIST? 4 Menüpunkte kannst du je Band und Betriebsart in die unterste 4er Gruppe übernehmen. Drücke F M-LIST und gehe mit z.B. mit FWD bis zur Menü-Reihe SWAP F1 bis SWAP F4. Drückst du SWAP F3 fängt der darunter liegende Menüpunkt an zu blinken. Drücke sogleich FWD und gehe zügig zu deiner Wahl für die Änderung. z.B. AGC AUTO und drücke auf diesen Menüpunkt. Er wird in die unterste Reihe an Platz 3 „kopiert“.
Natürlich willst du noch weitere Speicher-Möglichkeiten erkunden. Ganz praktisch ist der CW Textspeicher. Dazu gehst du mit der F M-List Taste ins Menü bis du zu CH1 bis CH5 kommst. Ein weiterer Platz heißt MEM. Bei allen Aktionen achte auf den bestätigungston. Drücke MEM, es blinkt auf dem Display REC für Record bzw Aufnahme und gehst sofort auf z.B. CH1. Das neue Menüfenster hat eine QWER-Tastatur zur Texteingabe bis zu 50 Zeichen, Spaces incl. Mit ENT schließt du den Vorgang ab. Mit BACK kommst du in ein Fenster dass dir alle Texte anzeigt. Möchtest du etwas ändern dann drücke EDIT, Zum Probieren drücke PLAY. Ein weiteres mal BACK drücken und du befindest dich wieder im Hauptmenü unter F M-list mit dem Unterschied, dass die unterste Zeile NEU belegt ist. Von hier kannst du z.B. mit CW TEXT bequem in deine CW Texte sehen, etwas auswählen und über PLAY aussenden.
Einmal kurz deine Morsetaste antippen und die Textausgabe stoppt sofort. Aus diesem Menübereich kommst du nur mit der MENU SETUP Taste, dann noch die F taste drücken und du bist aus allen Menüs heraus. Eine Besonderheit hält die MENU SETUP Taste bereit. Drücken UND FESTHALTEN bringt dich direkt in die unterste Menüzeile mit CW TEXT.
Leider habe ich keinen Keyer um dir den Umgang damit zu zeigen, aber ich traue dir zu einiges selbst zu entdecken.
Für den Betrieb auf VHF und UHF ist es hilfreich ein paar Frequenzen und zugehörige Betriebsart ebenfalls zu speichern. Du beginnst natürlich mit der Eingabe der Frequenz über die TASTE BAND, weiter mit der groben Bandwahl und dem Hauptabstimmknopf für die Feinabstimmung oder mit ENT kommst du in die nummerische Frequenzeingabe.
Mit dem vorher beschriebenen System SWAP habe ich die unterste Menüleiste unter anderem mit CH DIAL belegt. Durch mehrfaches Drücken kannst du verschiedene Frequenzsprünge auswählen. Die Frequenz in diesem Raster änderst du mit dem MULTI-Drehsteller.
Hast du deinen Kanal gewählt drückst du kurz auf die TASTE A-M und du kannst die Belegung deines Speichers mit Hilfe des MULTI RAD ansehen, auf dem Display bekommst du die Anzeige MCK. Achtung, nach ein paar Sekunden ohne Bedienung stellt sich der Tranceiver zurück. Stelle nun mit dem MULTI RAD einen freien Kanal ein und drücke und halte die Taste A-M zum Speichern bis zum Doppel Bestätigungston. Damit ist deine Frequenz und Mode gespeichert. Dazu aber auch weitere vorher festgelegte Eintellungen s. S. 97 im Handbuch. Das Abrufen und Anwählen der gespeicherten Kanäle am MULTI RAD mit der **Taste V/M ** nur wenn auch im Menü F M-LIST MCH aktiviert wurde. Auf dem Display wird dann links oben MCH und der Kanal, z.B. MEM03 angezeigt.
Aus dem Standard-Betrieb drückst du bis zum Doppel-Bestätigungston die Taste F M-List und die belegten Memory Kanäle werden angezeigt. Wähle deinen Kanal zum Ergänzen mit einer Text-Angabe mit TAG. Beende deine Text-Eingabe mit ENT. Mit ERASE kannst du den gespeicherten Kanal löschen. Setzt du ein SKIP auf einen Kanal wird dieser beim SCAN übersprungen
**Hier folgen zeitnah weitere Erfahrungen und Beschreibungen zum ft-991a
