Zur Erinnerung an ein Projekt der ATV Amateure in Schleswig-Holstein 2002 bis 2016

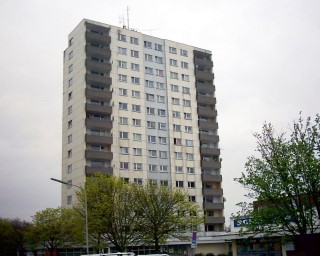

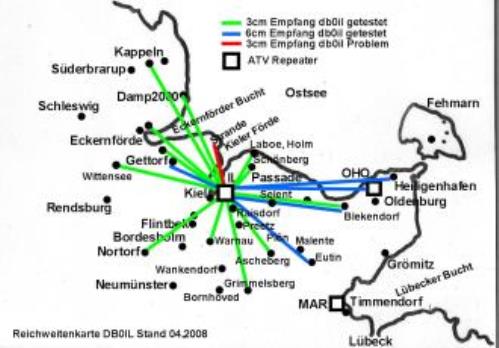

Standort von db0il auf dem Dach des Hochhauses
Aktuelle Informationen:
13.09.2016 Die Interessengruppe Amateurfunk Fernsehen in Schleswig-Holstein (IGAF in SH) mit früher über 20 Mitgliedern warb 13 Jahre lang um Nachwuchs, um neue Interessenten die gern basteln und forschen. Ja, GHz-Technik läd zum Forschen ein. Spannend sind die Erlebnisse Überreichweiten zu beobachten, zu nutzen und Ergebnisse öffentlich zu machen. Dazu war der damals kontinuierliche Betrieb des Repeaters db0il und aller Relais im Land auch als Bake nutzbar.
Leider verlor die IGAF immer mehr aktive Mitglieder durch Interessenlosigkeit, Krankheit, Alter und Tod statt welche zu gewinnen. Aus diesen Gründen wird in absehbarer Zeit die IGAF und der ATV Repeater db0il nicht mehr existieren. Aber die Funkamateure, die ihn bauten, ihn benutzt haben, haben mit ihrem Wirken eine Spur hinterlassen. Dafür unser Dank.
Am 30.09.2016 wurde der Betrieb von DB0IL-ATV eingestellt, die Antennenanlage abgebaut. Danke allen Helfern. Nachfolgend einige Bilder aus den "guten, alten Zeiten".
Die DB0IL-Story
Die Bemühungen um den Funkbetrieb ATV führte eine aktive Gruppe im Bereich Kiel zusammen. Seit dem Jahr 2001 schalteten sie jeden Tag zusätzlich zu ihren ATV Versuchen täglich um 19:00 Uhr ihre Geräte ein, um in einer Art Videokonferenz miteinander in ATV zu kommunizieren.
Ein Quadsplitter für die Darstellung von 4 farbigen Videosignalen auf einem Bildschirm und die rundstrahlende Aussendung auf 23 cm ermöglichte den Akteuren in ATV die gleichzeitige Teilnahme für die Sendung und den Empfang. Die Frequenz 144,775 MHz diente in FM zur Koordination der Aktivitäten. Schließlich wurde neben dem 13 cm- und 23 cm-Band auch 3 cm, 6 cm und 9cm für diese Aktionen erschlossen.
Bei einem Treffen der Kieler ATV Gruppe am 10.10.02 entschieden sich die Teilnehmer unter dem Namen „IGAF in SH“ (Interessengemeinschaft Amateurfunk-Fernsehen in Schleswig Holstein) gemeinsam die Betriebsart Fernsehen zu fördern......
Fortsetzung der Story als pdf hier:
Die db0il-Story als pdf download
-
Bild oben: dl2zz, Heidi, (sk) beim Maler-Service
Treffen der Funkamateure zum 1. Mai 2012 DL4LBY, Mathias - Horst, DG1LAG (sk) - Heidi, DL2ZZ (sk) - ganz rechts DJ7RI, Jürgen
IGAF in SH und Aktivitäten bis 2011 kurz notiert zusammengestellt von dj2ly

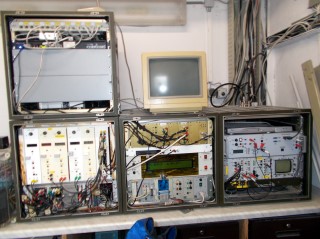

Die Station db0il-atv kurz vor dem Abbau im September 2016

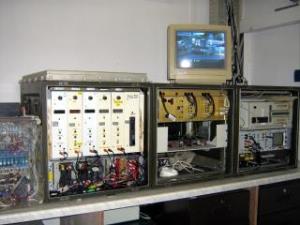

Im Bild links: Empfänger Einheit, mitte: Video-Matrix, rechts: Sender, oben D-ATV, unten analog
Heute, am 13.09.2017, habe ich (dj7ri) die Endstufen von db0il-atv demontiert und es kam mir wie eine Einäscherung vor. Db0il-atv ist gestorben, tot wie einige seiner User und Macher:
In Memory sk: df1lu, db6lr, dl1fn, dl2zz, dg1lag, dc6lr, Günter (call) soweit am 05.11.2019 bekannt

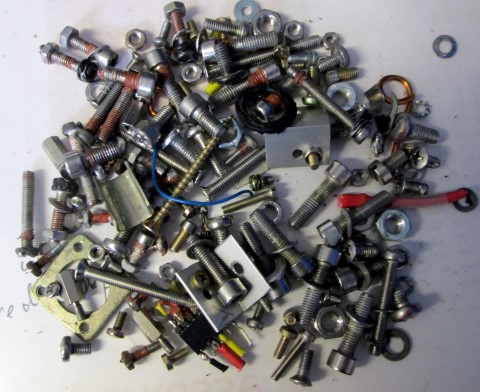

Der Haufen übrig gebliebener Schrauben, Asche eines Repeater-Lebens.
Datasheet DB 0 IL, ATV Repeater of IGAF in SH Verantwortlich: SysOP: DL4LBY und alle User.
Standort Locator: JO54BH, Kiel, Ostufer im Stadtteil Ellerbek, Hochhaus Poppenrade, 16 Etagen incl. Betriebsraum und Plattform, ca. 85m ü. NN, Antennenhöhe etwa 45m ü. Grund, antennas above sea level: 85m, above ground: 45m
Sendefrequenzen von db0il
6cm: 5712 MHz,´FM mit 6,5 MHz audio Tonunterträger, analog
3cm: 10180 MHz, D-ATV (DVB-S) -->mit DTMF umschaltbar auf Analog FM mit 6,5 MHz audio Tonunterträger, digitale Sendefrequenz von db0il
3cm: 10180 MHz, D-ATV mit SR System im DVB-S Mode, 6000 kSymb/s (Standard Betrieb) Umschaltung durch autorisierte User über die Packet Radio Fernschaltung oder DTMF auf 144,775 (Stand:05.2013)
Standardeinstellung: beide Sender analog 24 Std./Tag EIN, (Achtung: 3cm Ausgabe kann auch auf D-ATV geschaltet sein.) 24 Std./Tag aktivierte 3cm und 23cm Eingabe.
Default mode: both TX 24 h/day on the air, 3cm and 23cm RX are ready to receive. Other Inputs see DTMF code.
Sendertechnik:
2x Text OSD-Modul (W.Otterbach dl1ie), Spielzeug Sprachmodul f. Audio Rufzeichenausgabe, Steuerelektronik für Rufzeichenausgaben Eigenbau, fertige Sendermodule (Fa.Lechner) FM1200TX und FM2400TX mit nachgesetzten Eigenbau 30-100mW Verstärkern, Endstufen zusammen mit Vervielfacher und Treiber (Fa. Zech, dg0ve) in abgesetzten PA-Boxen von den Antennen über Hohlleiter , Eigenbau Diagnose Board für alle HF Monitorspannungen. Selbstständige Textsteuerung (Hardware) wird aktiv bei PC Ausfall und Call Ausgabe alle 9 Minuten falls kein Video vorhanden. Statusdaten wie Temperatur, Betriebs- und Monitorspannungen, RX Status über Packet Radio abrufbar, Fernschaltung über Packet Radio und 2m DTMF. Steuerung mit Audio- und Videomatrix komplett selbstgebaut, s/w Monitor für Service eingebaut. Seit 2008 separater Farbmonitor vorhanden.
Transmitter technique:
There are text modules for each transmitter build in and one voice memory board for the call information. The timing board for the call info is homemade. The transmitter module typ is FM1200 for 3cm and FM2400 for 6cm. We use homemade pre amplifier 1428MHz/100mW and 2545MHz/30mW to compensate coax attenuation. We buy the multiplier x4, driver and pa stages. They are built in into 2 boxes which be installed on the roof. From there some meter waveguide are used to feed the antennas. That makes it easy to service the PA-Boxes near to the roof. The data of the diagnostic board can be read out by the packet radio remote control. Audio- and video matrix are homemade. One built in b/w Monitor and separate color monitor for service. I am sorry to tell you, that the tv Repeater db0il closed at 30.09.2016 because no one want use the repeater.
analoge Empfangsfrequenzen von db0il analog inputs
Tonträgerempfang
13cm 9cm, 3cm 1,2cm: 6,5 MHz, 23cm: 5,5MHz. sound carrier 6,5 MHz, 23cm: 5,5 MHz
DTMF auf 144,775:
Raute 0 5 Stern aktiviert alle RX, nicht Laser, #05* on 144,775 MHz activated all RX, not Laser)
1) 23 cm: 1252 MHz, Hinweis: Die Sendeleistung ist in diesem Bereich auf 5 Watt Strahlungsleistung begrenzt. Bitte nicht die zulässige Bandbreite überschreiten, stört den Digi db0il. Zeitweise sind kleine Beeinträchtigungen durch Packet Aktivitäten möglich.
2) 9cm: 3440 MHz, nur mit DTMF Anforderung aktivierbar, z.Zt. mit Code für Monitoring db0oho.
3) 13 cm: 2343 MHz, Hinweis: Beeinträchtigungen durch den Sendebetrieb von db0kil auf 2329 müssen toleriert werden (überwiegend von 18-20 Uhr Ortszeit. 13cm Empfang nur durch DTMF Anforderung oder bei autom. Umschaltung bei Benutzung von mehr als einer Eingabe
4) 3 cm: 10400 MHz,
5) 1,2 cm 24220 MHz, 1,2cm Empfang nur auf DTMF Anforderung oder bei autom. Umschaltung bei Benutzung von mehr als einer Eingabe
6) LASER Eingabe: Neue Eingabe 5: An einer LASER Eingabe wird gearbeitet. 1. Versuch am 08.02.07 von df2lf und dl1lhl ist erfolgreich verlaufen. New input is tested at 2007/08. February for atv-laser user.
7) 2 m: 144,775 MHz FM, für DTMF und Rücksprechfrequenz für user. Call back freq. and db0il-user on 144,775 MHz in FM.
8) 3 cm: 10220 MHz Monitoring DB 0 OHO (qth: Wandelwitz in Ostholstein nr Oldenburg, jo54ki) z.Zt. NICHT möglich
Empfängertechnik:
alles übliche SAT Receiver für vert. Einbau ins Rack auf neue Chassis gesetzt. Zusätzlich mit Steuerelektronik für Stand By versehen. Receiver technique: normal SAT receiver modified parts on new cases and remote control for stand by.
1) 23cm: Bandpassfilter, VV, SAT RX Livesat LS2001 mit Low Treshold und 18 MHz IF BW (Herstellerangabe des SAW Filters).
2) 9cm: California Converter Mini-Mag LNB (3,7-4,2 GHz) ohne Modifikation für 3440 MHz, Noise: 20K
3) 13cm: SPC Konverter m. Circulator + Zusatzfilter, Low Treshhold SAT RX, 18 MHz IF BW (Herstellerangabe des SAW Filters),
4) 3cm: Flansch LNB für 3cm modifiziert m. zusätzlichem Hohlleiterfilter, Low Treshhold SAT Receiver Typ: Livesat LS2001
3cm: homemade pre waveguide filter, LNC modified for 10 GHz, low threshhold RX,
5) 1,2cm: Konverter MKU24A LNC v. Kuhne electronic db6nt, low treshhold SAT Receiver Typ: SR3102LT-12
6) LASER: Info folgt, info soon
7) 2m RX: homemade PLL 2m Sende/Empfänger: für DTMF + Service,
8) 3cm db0oho Monitoring: SAT LNC: RX Typ: DTMF (2x Decoder von ELV) via 144.775 MHz + ATV-Ton,
5 Kanal A/V Verstärker zur Pegelanpassung, homemade Synch. Detektor: 5 Platinen homemade mit TDA2595, für die unbewertete Durchreichung der Receiversignale abschaltbar Synchronization pulses detected by circuits using TDA2595, can be switch to bypass.
8-Kanal Video Kreuzschiene, 4 Kanal Audio Mixer, homemade Quadsplitter: Magic Guard v. Fa. Lechner (weitere Firmeninfos s. LINK Seite), homemade 8 channel audio/video switch, more than one input will displayed by Magic Guard Quad Splitter on screen.
Datenverbindung zur Packet Radio Station DB0IL
**Antennen **/ Ant. Foto der Antennen Sendeantennen: 10180 MHz 3 cm Sendeantenne: 2:1 Standard Hohlleiterschlitz, hor., etwa rundstrahlend, Vorzug Ost/West. 5712 MHz 6cm Sendeantenne: 2:1 Standart Hohlleiterschlitz, etwa rundstrahlend, Vorzugsrichtung Ost/West
Empfangsantennen
24220 MHz 1,2cm Empfangsantenne: 2:1 Hohlleiterschlitzantenne.
10400 MHz 3cm Empfangsantenne: 2:1 Hohlleiterschlitzantenne. Eigenbau
3440 MHz 9cm Empfangsantenne: 4:1 Selbstbau Hohlleiterschlitzantenne 2x6 Schlitze Eigenbau
2343 MHz 13 cm: Hohlleiterschlitz (2:1 Standard Hohlleiter), horizontal, etwa rundstrahlend, Vorzug Ost/West. Eigenbau
1253 MHz 23 cm: Empfangsantenne: gestockte Version der Alford-Schlitz-Antenne (G3JVL). Im Wetterschutzrohr befindet sich ein schmales Filter (Digipeater am Standort) sowie der Vorverstärker. Eigenbau
10220 MHz 3cm Empfangsantenne (DB0OHO Monitoring): 85er Spiegel, Montage seitlich und tiefer an der Hauswand entkoppelt die 10220 MHz-Empfangsantenne für den gleichzeitigen Betrieb des 10180 MHz-Senders.
144,775 MHz 2 m: Empfangsantenne: Stab, vertikal rundstrahlend. Waveguide Antennas for 1,2/3/6/9/13cm, for 23cm: Alford antenna (G3jvl), for db0oho monitoring we use 85cm dish. 2m: lambda/2 Vertical. All waveguide antennas are homemade.

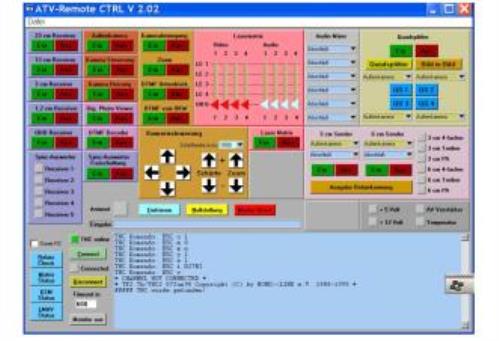

Fernsteuerung / Remote DTMF über 144.775 in FM + ATV-Ton 2m DTMF-User bitte immer mit Rufzeichenangabe in Fonie ! Via Packet Radio f. spez. Userkreis: mit Remotesoftware von dl4lby
Mehr Fotos im Archiv
