Behringer Mischpult X1204USB "aufgebohrt" von DJ7RI, Jürgen

Das preisgünstige Behringer Mischpult x1204USB, auch stellvertretend für andere Pulte aus dieser Reihe, verführte mich zu der Idee so ein Pult nicht nur für das Home-Recording zu verwenden, sondern auch für ein Web-Radio. Was an solchen Pulten fehlt wollte ich durch externe "Anbauten" realisieren.

Die Sonderwünsche in das Pult einzubauen oder im Inneren Änderungen vorzunehmen habe ich nach einem Blick in das Gerät verworfen. Der komplizierte Mike Mute Schalter im Pult lässt sich z.B. nicht einfach umgehen. Wer etwas handwerkliches Geschick hat, schon mal gelötet hat und meinen Schaltplan lesen kann, für den sollte es möglich sein die Mike-Mute Box nachzubauen. Gebraucht wird Werkzeug wie Schraubendreher, Seitenschneider, Zangen, Lötkolben.

Leider kann die integrierte Soundkarte im Pult für die Anwendung im Web Radiostudio von mir nicht verwendet werden, weil mein Ausspielprogramm von mAirList mit seinen Playern über die USB Verbindung der Karte auf den Main-Bus geleitet wird. Für die Web-Radioanwendung müsste USB auf einen der LINE Kanäle geleitet werden. Selbst in diesem Fall würde man den Musik-Pegel von außen nicht automatisch für ein TALKOVER zum Übersprechen reduzieren können.

Für den Anschluss an den PC muss der PC eine interne Soundkarte besitzen, deren Line Ein- und Ausgang zum Anschluss an den Mixer frei sein muss. Ohne freie PC interne Soundcard hilft nur eine externe USB Soundkarte. Von mir wurde die USB-Soundcard in der BOX von Behringer U-Control Typ UCA202 eingesetzt, um die PC Anschlüsse für andere Anwendungen frei zu halten. Die externe Card hat Stereo Ein- und Ausgänge mit Chinch Buchsen.

Für die Verbindung habe ich 4 Mono-Kabel angefertigt. 2x XLR Kupplung auf Chinch Stecker (Empfehlung: hochwertige, vergoldete Chinch Stecker) 2x 6,3mm Klinke auf Chinch Stecker (auch hier Empfehlung hochwertige Stecker verwenden) Den Main-Ausgang des Mischpultes (XLR) mit dem Input der externen Soundcard verbinden. Den Output der Karte an den LINE Eingang der Eigenbau Mike-Mute Schaltbox einstecken. s. Schaltbild Vers.20 08 2014.

Funktionen der Mike-Mute Box 1. Bei Druck auf den Mike-Mute Taster wird das Mikrofon frei geschaltet,

gleichzeitig wird der LINE Pegel einstellbar reduziert. Also Taster drücken und dein Mike ist zu hören, während deine Musik mit dem Stereo Drehsteller nach deinem Wunsch in der Lautstärke reduziert wird. Es gibt einen Schalter für Dauer-Mike
Freie Relais Anschlüsse können für weitere Steuerungswünsche verwendet werden. Beispiel: ON AIR Rotlicht Verbinde nun den Mikrofonpfad. Beim Pult X1204 geschieht das nach Schaltplan: AUX Send mit einem Klinke-Klinke Kabel mit der Mike-Mute Box, Buchse für Mike Mute, verbinden. Zweite Mike Mute Klinkenbuchse an der Box mit einem der LINE Eingänge der Mikrofonkanäle verbinden, z.B. Kanal 4.
Andere Pulte - mit INSERT Buchse im Mikrofonkanal. Für den Audio Pfad Mike-Mute kann auch der Insert-Anschluss verwendet werden, wenn ein solcher am Mischpult existiert. Dafür benötigt man ein Insert Kabel Stereo-Klinke 6,3mm auf 2x Mono 6,3mm Klinkenstecker. Die beiden Klinkenstecker werden in die Mike-Mute Buchsen gesteckt.

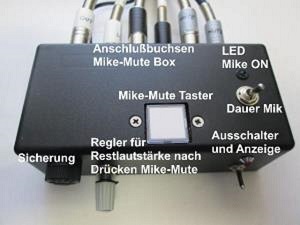

Das Foto zeigt den Prototyp für die Optionen Mike-Mute und Talk-Over. Die Mike-Mute Box ist für viele Mischpulte brauchbar, die diese Option nicht haben. Die Schaltung erlaubt auch den Anschluss eines Eigenbau ON AIR Rotlicht.

Funktionsbeschreibung und Tipps zum Aufbau -

Das Stecker-Netzgerät soll 12V / 1,5 A liefern. Natürlich sind auch Netzteile mit mehr als 1,5A Maximallast zulässig. Die 2 Relais verbrauchen zwar deutlich weniger, aber eine spätere Option wie eine ON AIR Signalleuchte kann dann ohne Probleme angeschlossen werden. Je nach Stecker-Netzgerät kann eine unterschiedliche Hohlstecker-Buchse zum Einbau erforderlich sein. Die Verdrahtung der Mike-Mute Box beginnt nach dem Einbau aller Einzelteile mit dem Anschluss der DC Hohlstecker-Buchse an die Sicherung. Hier ist auf die richtige Polung zu achten. Der Pluspol gehört an den Sicherungshalter.

Zwei Relais werden möglichst zusammen mit dem Mike-Mute Taster auf die Lochrasterplatine montiert und ins Gehäuse eingesetzt. Die nun folgende Verdrahtung der Audioverbindungen geschieht am Besten mit abgeschirmten, dünnem Audiokabel. Aufpassen, dass der Schirm nicht versehentlich mit dem Innenleiter verbunden wird. Nicht abgeschirmte Einzeldrähte, auch miteinander verdrillt, bergen das Risiko von Brummstörungen und/oder Einstrahlung von Funkgeräten wie Handy und Co.

Bei der Verdrahtung des Stereo Potentiometer ist darauf zu achten, dass bei Rechtsanschlag die volle Lautstärke erzielt werden soll. Der nächstliegende Anschlusspunkt am Poti bei Linksanschlag wird darum mit dem Schirm verbunden.

Die LED Anzeigen müssen richtig gepolt und unbedingt über den 1,5k Vorwiderstand angeschlossen werden. Wird die LED falsch gepolt angeschlossen gibt es keinen Defekt, lediglich die LED leuchtet nicht. Ohne Vorwiderstand an 12V betrieben wird die Anzeige defekt. Auch die Relais B4CA012Z müssen richtig gepolt angeschlossen werden. Sie werden bei Falsch-Polung nicht defekt, sind aber dann funktionslos.

Der Mikrofontaster sollte sehr sorgfältig ausgesucht werden, nicht zu klein, leichtgängig, mit möglichst fühlbarem Druckpunkt, dabei nicht zu laut knackend (akustisch). Hier empfehle ich verschiedene Taster in einem Elektronikfachgeschäft auszuprobieren.

Nachtrag Ich werde versuchen die Relais-Schaltung durch eine Elektronik zu ersetzen. Die neue Schaltung setzt dann nicht sofort ein, sondern verringert bzw. erhöht die Lautstärke des LINE Weges für die Musik sanft. Ist die neue Schaltung verfügbar werde ich auf der Home-Seite einen Vermerk hinterlassen. Vorausichtlicher Termin Oktober 2017.

Benötigte Bauteile:

Kunststoff Gehäuse: Maße etwa 135x63x45, Deckel am Boden, Aufbau s. Foto Quelle: pollin.de
Steckverbindungen: 6x 6,3mm Klinken Einbaubuchsen Mono
Relais: 2x Miniaturrelais Typ B4CA012Z (2xUM)
Potentiometer: 1x 100k Stereo (für einstellbare Absenkung der Musiklautstärke, LINE Pfad)
Drehknopf 1x passend zum Potentiometer Achsdurchmesser. (s. Pkt. 4, 100k Stereo)
2x Kippschalter (für Gerät Ausschalter und Dauer Mike)
1x Sicherungshalter + Sicherung (Sicherung je nach Last, z.B. ON AIR Signallampe, max. 1A)
kleine Lochrasterplatine, ca. 55x35mm (1,5mm mit Löt-Pad um das Loch)
2x LED Anzeigen (Beispiel s. Foto)
2x Diode 1N4148 bedrahtet (als Freilaufdiode für die Relaiswicklung)
1x Diode 1N4004 (als Verpolungsschutz)
1x Mikrofontaster: leichtgängig mit fühlbarem Druckpunkt, z.B. ähnlich
1x Hohlstecker für 12V Stecker-Netzteil, Typ je nach Stecker am Netzteil
2x Widerstände je 1,5 k 0,25 W (LED Vorwiderstände zur Strombegrenzung)
Kabel: 4x Audiokabel mit 6,3mmm Klinke
Lötzinn
Schaltdraht oder Litze, isoliert (ideal in verschiedenen Farben)

Hier kannst du dir die pdf-Beschreibung herunterladen. Viel Erfolg beim Bau pdf Beschreibung incl. Schaltung und Fotos
